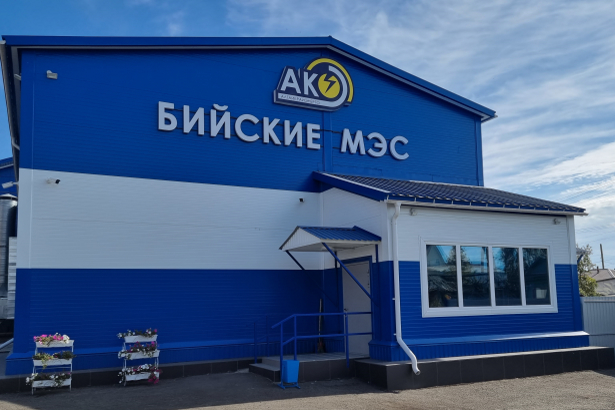

Компания DBA автоматизировала работу оперативно-диспетчерской службы «Бийских МЭС» АО «СК Алтайкрайэнерго»

Описание проекта

Программно-аппаратный комплекс включает в себя:

• Система видеоотображения
• Система звуковоспроизведения
• Система управления
• Система коммутации
• Система электропитания
• АРМ диспетчеров
• ПК Redkit SCADA

Система видеоотображения

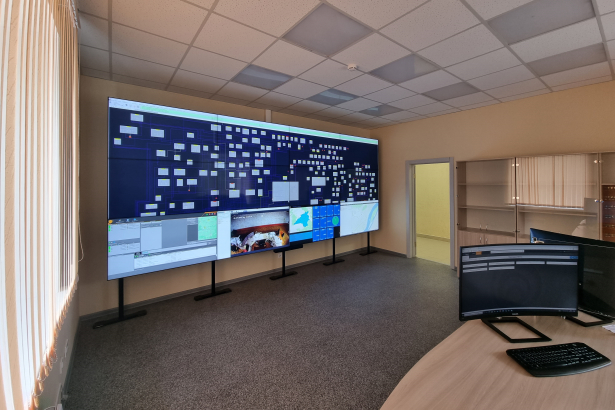

Основу системы видеоотображения оперативно-диспетчерской службы составляют динамический диспетчерский щит коллективного пользования на базе видеостены и персональные мониторы диспетчеров.

Бесшовная видеостена размером 4,8×2 м состоит из 12 панелей, на которую выводятся данные:

• схема энергоснабжения с разбивкой по энергоузлам;
• уровни напряжений и зоны эксплуатационной ответственности;
• воздушные линии энергопередач;
• подстанции;
• распределительные устройства;
• автономные источники;
• состояние приборов учета на картографической подложке;
• цветовая палитра уровней напряжений;
• вывод протокола событий, в том числе с удаленных рабочих станций;
• положение коммутирующего оборудования;
• сигналы о срабатывании аварийной сигнализации

Доступ к данным осуществляется согласно распределению прав пользователей.

Также была настроена интеграция с модулем Заказчика ЦИАС ОДС. Подробнее про систему анализа и графической визуализации данных по ссылке.

Система звуковоспроизведения

Система звуковоспроизведения в диспетчерской дублирует сигналы, отображаемые на видеостене. Это может быть звуковое информирование сотрудников о поступлении важных сообщений, срабатывании датчиков тревожной сигнализации.

Система управления

Ядром системы управления аппаратного комплекса диспетчерской службы «Бийских МЭС» является специализированный видеоконтролер. Он предусматривает несколько входов и выходов для источников сигналов, чтобы обеспечивать мультиэкранное отображение видео. На сервер устанавливается программное обеспечение, которое позволяет выводить видеопотоки без потери исходного сигнала в максимальном качестве.

Система коммутации

Система коммутации включает: усилители-распределители аудио- и видеосигналов, масштабаторы и конвертеры сигналов, удлинители интерфейсов и репитеры, коммутаторы.

Система электропитания

Система бесперебойного гарантированного электроснабжения построена на основе источников бесперебойного питания. При отключении основного источника питания ИБП обеспечат продолжение работы всех систем программного-аппаратного комплекса для нейтрализации помех и защиты от пагубных воздействий, в том числе от потери данных и повреждению оборудования.

Автоматизированные рабочие места диспетчеров

Организация рабочего места диспетчера должна обеспечивать возможность сбора информации из различных источников, мониторинг и оценку несколькими сотрудниками для определения средств реагирования на чрезвычайную ситуацию. Для этих целей компания DBA оснастила рабочее пространство несколькими мониторами для каждого сотрудника диспетчерского пункта.

Интерфейс управления видеоисточниками и средствами отображения имеет несколько вариантов раскладки и индивидуальную маркировку, интуитивно понятен и удобен для диспетчера. Предусматривает возможность создания шаблонов для быстрой компоновки по заранее предусмотренному сценарию нажатием одной кнопки. Центральная система позволяет выводить информацию с серверов видеонаблюдения, мнемосхемы, информацию с датчиков, оперативные графики и таблицы, документы.

Программный комплекс

ПК Redkit SCADA предназначен для создания систем диспетчеризации на объектах электроэнергетики и промышленности.

Redkit SCADA — это высокомасштабируемая расширяемая платформа, предназначенная для работы в режиме 24/7. В едином пользовательском интерфейсе объединен весь функционал, необходимый для полного контроля и управления инфраструктурой предприятия, включая наблюдение и анализ сетей.

Основные функциональные возможности:

• Сбор, обработка, хранение, архивирование и обмен данными.
• Визуализация и мониторинг сетевой инфраструктуры в режиме реального времени.
• Организация управления основным и вспомогательным оборудованием промышленного объекта в реальном времени c контролем выполнения команд.
• Контроль достоверности входных данных и устаревания текущих.
• Мониторинг состояния каналов связи.
• Предоставление информации о текущих значениях со всеми необходимыми атрибутами (достоверность, ручная блокировка, время последнего изменения и т. п.).
• Регистрация аварийных и предупредительных сигналов.
• Контроль технологических пределов аналоговых параметров.
• Автоматизированные бланки переключений.
• Система безопасности с распределением прав пользователей.

Этапы реализации проекта

Все работы по оснащению диспетчерской службы в г. Бийск проходили в несколько этапов: проектирование, поставка оборудования, монтажные и пусконаладочные работы, сервисное обслуживание.

Проектирование инженерных систем и эргономики рабочих мест

При проектировании видеостены и размещении рабочих мест учитывались требования эргономики в части расположения секторов наблюдения относительно горизонтальной, вертикальной плоскостей и требования инженерной психологии в части рекомендованных зон внимания для непрерывного наблюдения и контроля. Расположение рабочих мест диспетчеров выбиралось таким образом, чтобы углы обзора видеостены диспетчерами соответствовали типовым требованиям к созданию систем мониторинга оперативного состояния инженерных систем. Основной экран проектировался с учетом повышенных требований к надежности отображения информации.

Поставка оборудования, монтажные и пусконаладочные работы

Аппаратная часть комплекса прошла обязательную сертификацию на соответствие нормам промышленной и пожарной безопасности. ПК Redkit SCADA включен в Единый реестр российских программ для электронных вычислительных машин и баз данных.

Работы включали в себя инициализацию и обновление ПО, интеграцию инженерных систем между собой, настройку визуализации отображаемой информации, многооконной раскладки изображения на видеостене от нескольких независимых источников сигнала, работу дублирующих мониторов. Кроме монтажа современное цифровое оборудование требует программирование и пусконаладку, которые позволяют связать все виды аудиовизуального оборудования в единый комплекс.

Сервисное обслуживание созданной инфраструктуры
На все поставленное и установленное оборудование предоставляется гарантия. Кроме гарантийного технического обслуживания планируется проведение регламентных работ, расширение возможностей объекта, пост-сервис и удаленный мониторинг.
